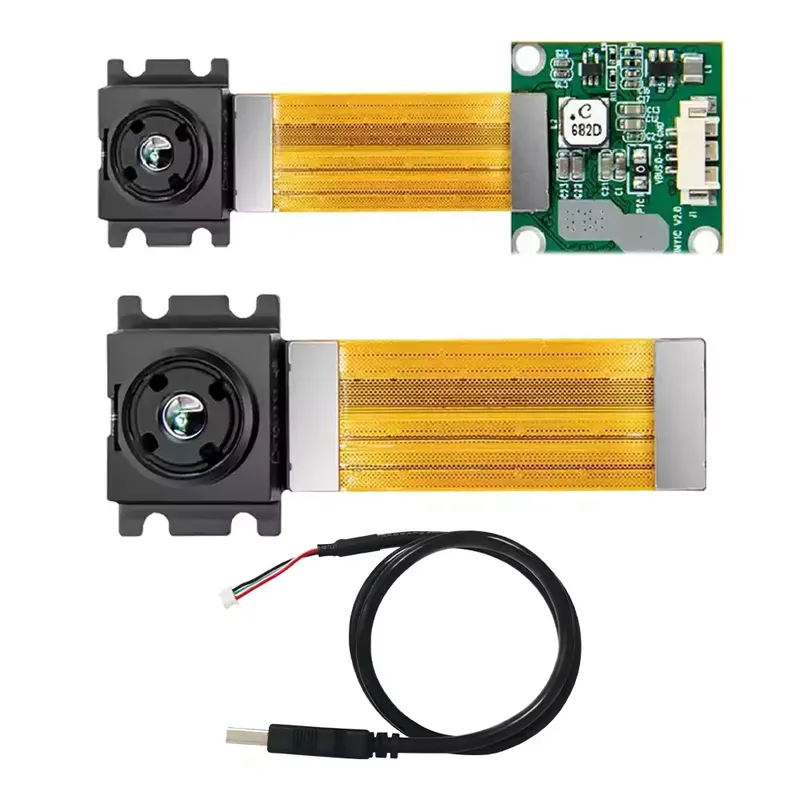

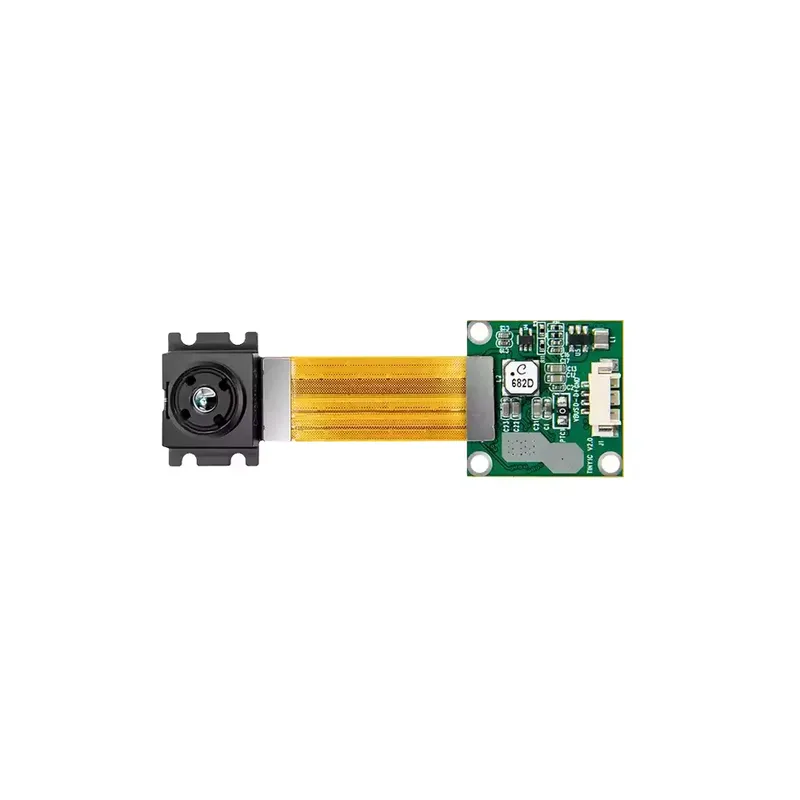

Разрешение 256*192/Фокусное расстояние 2 мм представляет собой длинноволновый инфракрасный (8~14 мкм, LWIR) тепловизионный микромодуль, способный преобразовывать тепловое излучение объекта в данные изображения и температуры. Благодаря компактности и низкому энергопотреблению он применим для мониторинга безопасности, инструментов измерения температуры, персональных цифровых помощников (КПК), умной бытовой техники и других областей.
Технические данные | Tiny1-C |
Обзор | |
Разрешение | 256×192 |
Фокусное расстояние | 4,3 мм |
Сенсорная технология | Неохлаждаемый микроболометр VOx |
Спектральный диапазон | 8 мкм ~14 мкм |
Шаг пикселя | 12 мкм |
NETD | ＜50мК при 25℃, F#1,0, 25Гц |
Время отклика | <10 мс |
Эффективная частота кадров | ≤25 Гц |
Коррекция неравномерности | Автоматический с затвором |
Вывод изображения | 10/14-битная КМОП |
Электричество | |
Входное напряжение питания | 3,3 В |
Интерфейс данных изображения | СПИ/ДВП |
Командование и контроль | I2C |
Потребляемая мощность (при комнатной температуре) | В рабочем режиме: 240 мВт (типичное) Во время срабатывания затвора: 600 мВт (типичное) |
Измерение температуры | |
Точность измерения | Промышленность: ±2℃ или ±2% Биологический: ±0,5℃ |
Диапазон измерений | Промышленный: -15℃~+150℃ (режим высокого усиления); +50℃~+550℃ (режим низкого усиления) Биологический: +30℃~+45℃ |
Механический | |
Размер упаковки | 9см х 9см х 5см |
Масса | 50 г |
Относящийся к окружающей среде | |
Рабочая Температура | -40℃~80℃ (термообработка) -10℃~75℃ (измерение промышленной температуры) 10℃~50℃ (биологическое измерение температуры) |
Температура хранения | -45℃~85℃ |
Шок | 25 г при 11 мс, полусинусоидальный сигнал, направления XYZ |
Сценарий применения
