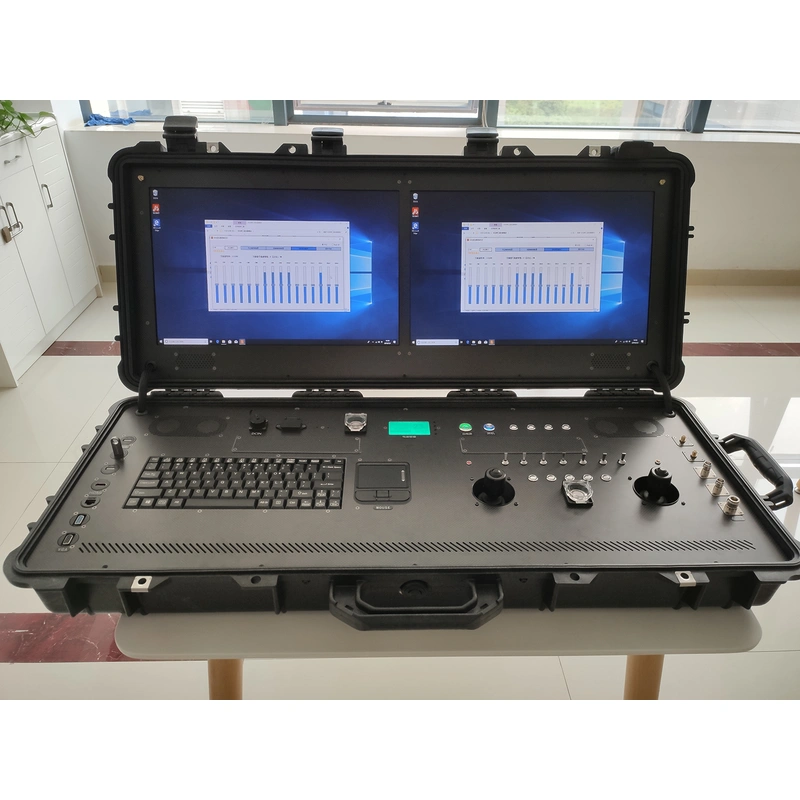

наземная станция управления с экраном для строительства БПЛА СВВП и дронов

наземная станция управления с видеоэкраном для строительства БПЛА СВВП и дронов

наземная станция управления с видеоэкраном для СВВП БПЛА и здания Дронов

описание

Под аппаратурой наземной станции управления GCS понимается полный набор наземных аппаратных комплексов, используемых для управления БПЛА. Обычно это включает в себя человеко-машинный интерфейс, компьютер, телеметрию, карту видеозахвата и антенны для управления, передачи видео и передачи данных на БПЛА. Меньшие БПЛА могут управляться с помощью традиционного передатчика типа «двойной джойстик», который используется в радиоуправляемых моделях самолетов. Дополняя эту настройку ноутбуком или планшетным компьютером, телеметрией данных и видео, а также антеннами, можно создать то, что фактически является наземной станцией управления. Ряд поставщиков предлагают комбинированную систему, состоящую из модифицированного передатчика и сенсорного экрана. За экраном находится внутренний компьютер, на котором работает программное обеспечение GCS, а также каналы передачи видео и данных. Также доступны более крупные блоки GCS, которые обычно помещаются в летные кейсы. Как и в случае с более мелкими устройствами, они оснащены внутренним компьютером, на котором установлено программное обеспечение GCS, а также каналами видео и передачи данных. Также устанавливаются большие одинарные или двойные экраны, которые могут иметь повышенную яркость или иметь антибликовое покрытие для улучшения видимости при ярком солнечном свете. Их можно разместить на земле, на переносном столе или оснастить встроенными складными ножками.[8] Некоторые портативные устройства GCS имеют компоновку HOTAS (Hands On Throttle And Stick). Эта компоновка включает в себя 3-осевой джойстик для управления рысканьем, тангажем и креном БПЛА. Ползунковый или Т-образный фейдер может увеличивать или уменьшать скорость полета БПЛА.

Тип коробки: военный трехзащитный сейф.
Размер крышки: длина 968 мм * ширина 406 мм * высота 155 мм.
Общий вес: 20 кг.
Материал корпуса: композитный ПВХ.
Уровень защиты: крышка IP67.
Рабочая температура: от -10 ° C до 60 ° C.
Тип цвета: матовый черный.
Портативные функции: Открытие и использование, внешняя ручка, встроенный рычаг Батарея и срок службы батареи 4 часа
Панель управления: Материал панели Пластина из углеродного волокна 3K
Поддержка интерфейса: USB*3, RS232*1, DC IN, HDMI, RJ45, VGA
Feeder и Интерфейс: Поддержка N, интерфейс SMA
Взаимодействие человека с компьютером: клавиатура промышленного управления, сенсорная панель промышленного управления, джойстик, кнопки, рычаг Параметры переключателя Общая мощность, кнопка питания, питание канала, пользовательская кнопка
Другое оборудование: Промышленный охлаждающий вентилятор
Хост промышленного управления
Процессор: I5 6400T
Операционная система: Windows 10
ОЗУ: 8 ГБ
Жесткий диск: 128 ГБ твердотельный
интерфейс ввода-вывода: USB, сетевой порт, последовательный порт, HDMI
Двойной левый и правый дисплей: Размер 18,5 дюймов
Разрешение: 1920*1080
Соотношение экрана: 16:9
Тип подсветки: светодиодная
Максимальная яркость: 1000 нит (автоматическая индукционная регулировка)
Входной интерфейс: HDMI
Функция дистанционного управления: джойстик PTZ Управление Настройка угла наклона и направления PTZ
Двухступенчатый рычаг
Переключение режима трехступенчатого рычага и другие настройки
Кнопки, фото, видео, высота, и т. д.

Батарея и мощность
Отображаемое содержимое Текущее напряжение, текущий ток, оставшаяся текущая емкость, мощность и т. д.
Защита системы управления Защита от перегрузки по току, защита от перенапряжения, защита от низкого напряжения, защита от превышения емкости, защита от перегрузки Защита
аккумулятора Защита от перегрузки по току, защита от перегрева , защита от перенапряжения, защита от низкого напряжения
Время автономной работы: 4 часа
